在精密五金沖壓生產過程中，越來越多企業開始使用窄帶銅材、鋁材進行連續自動化沖壓。尤其在機箱配件、新能源連接片、電子五金、精密結構件等行業，材料寬度越來越窄，而材料厚度卻不斷增加，這也讓傳統整平送料設備面臨新的挑戰。

對于寬度僅15-20mm、厚度達到1-3mm的銅材、鋁材來說，在送料過程中非常容易出現S型蛇形、鐮刀彎、跑偏等問題，不僅影響沖壓精度，還容易導致模具異常磨損，嚴重時甚至?xí)斐蛇B續沖壓停機。

針對這一行業難題，佑億精密推出特殊四面二合一整平機配套NC伺服送料機方案，通過“四面整平+左右矯正+高精度送料”結構設計，有效解決窄料送料穩定性問題。

為什么窄料容易出現S型蛇形？

很多客戶在實際生產中都會遇到這樣的問題：

材料寬度較窄時，在送料過程中容易左右擺動，特別是銅材、鋁材等軟性材料，在連續沖壓時更容易出現蛇形跑偏。

其主要原因包括：

· 材料寬度窄，剛性不足

· 材料厚度較厚，內部應力較大

· 材料本身存在鐮刀彎

· 傳統整平機只有上下整平功能

· 左右方向缺少矯正結構

· 材料在高速送料時受力不均

普通整平送料設備只能改善材料上下波浪問題，卻無法修正左右方向的偏擺，因此在窄料生產中經常出現送料不穩定現象。

特殊四面二合一整平機的核心優勢

針對窄料蛇形問題，佑億精密特殊四面二合一整平機，在傳統上下整平結構基礎上，增加左右整平矯正機構，實現真正意義上的“四面整平”。

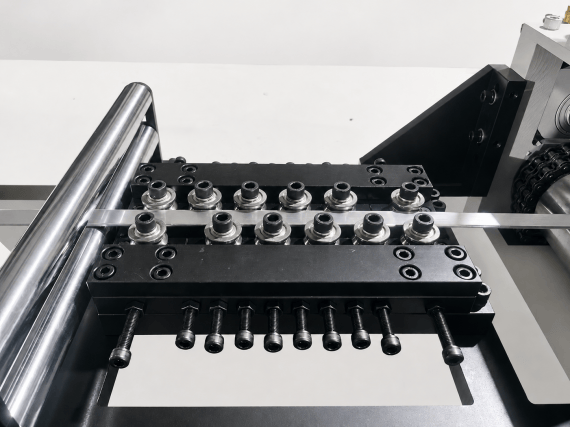

左右整平機構改善蛇形問題

設備配置左右6組整平結構，左邊3組、右邊3組排列。

當材料進入整平區域后，除了上下整平滾輪對材料進行平整處理外，左右整平機構還能對材料運行軌跡進行矯正，有效改善：

· S型蛇形

· 鐮刀彎

· 材料跑偏

· 左右擺動

使材料進入模具前保持穩定直線狀態

二合一結構更加節省空間

該設備采用開卷整平一體式設計，將料架與整平機組合在同一平臺。

相比傳統分體式設備：

· 占地面積更小

· 材料傳輸更穩定

· 安裝調試更方便

· 更適合自動化沖壓車間

對于場地有限的五金沖壓工廠，能夠有效提升車間利用率。

配套NC伺服送料機提升送料精度

在整平之后，材料進入NC伺服送料機進行精準送料。

設備采用伺服控制系統，可通過觸摸屏自由設定：

· 送料長度

· 送料速度

· 送料次數

送料精度可達±0.10mm，配合連續模導針使用時，送料精度更高。

特別適用于：

· 連續模沖壓

· 精密五金件

· 機箱配件

· 銅鋁結構件

等高精度自動化沖壓生產。

高硬度整平滾輪提高設備壽命

設備整平滾輪采用40Cr材質，經：

· 調質處理

· 高頻熱處理

· 外圓研磨

· 鍍硬鉻處理

表面硬度達到HRC56°-58°。

不僅耐磨性更高，同時還能保證長時間運行下的整平穩定性。

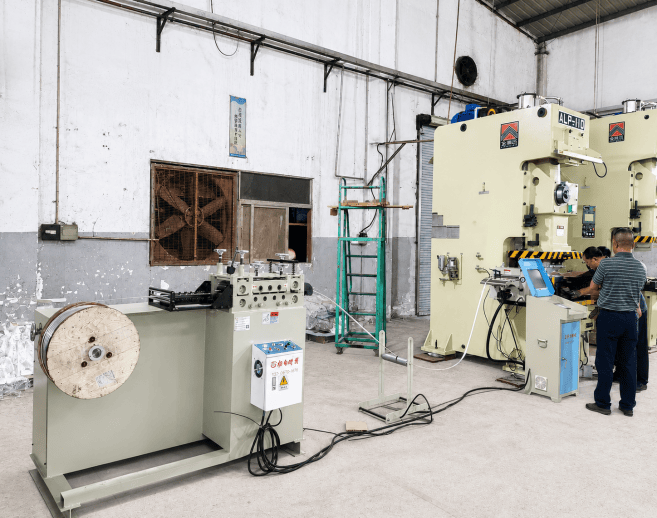

應用于機箱配件自動化沖壓

目前，該特殊四面二合一整平機已經成功應用于機箱配件自動化沖壓生產。

客戶主要加工窄帶銅材與鋁材，由于材料容易產生蛇形，過去生產過程中經常出現：

· 產品尺寸不穩定

· 沖壓定位偏移

· 模具異常磨損

· 送料頻繁調整

在采用佑億精密特殊四面二合一整平機后，材料運行穩定性明顯提升，沖壓良率與生產效率均得到改善。

設備技術參數

適用行業

該設備廣泛應用于：

· 新能源行業

· 電子五金行業

· 精密端子行業

· 銅鋁材料加工行業

· 機箱機柜行業

· 自動化連續沖壓行業

尤其適用于窄料、厚料、易蛇形材料的高精度沖壓生產。

結語

隨著精密沖壓行業對材料穩定性要求不斷提高，傳統整平送料設備已經越來越難滿足窄料自動化生產需求。

佑億精密特殊四面二合一整平機，通過左右矯正+上下整平結構設計，有效解決窄料銅材、鋁材在送料過程中容易產生的S型蛇形問題，幫助企業提升沖壓穩定性與產品良率。

未來，佑億精密將持續深耕自動化沖壓送料領域，為更多特殊材料、高精度沖壓需求提供更加穩定可靠的自動化解決方案。
